諧波減速器雙端面磨床案例

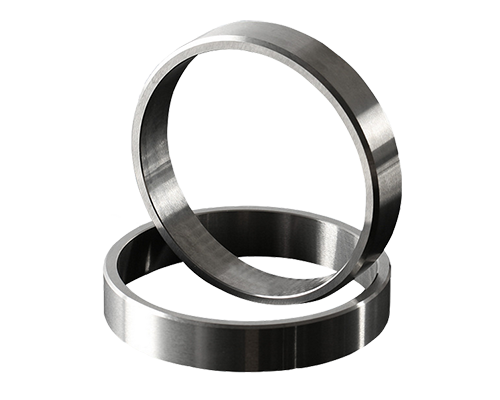

諧波減速器軸承為典型的薄壁軸承，由于軸承壁厚只有1.5mm左右，所以加工過程中易變型。而且工件的齒輪公差及行為公差要求嚴格并要求CPK1.33以上。

諧波減速器雙端面磨床采用擺臂切入式磨削原理加工，保證軸承套圈的尺寸精度及形位精度。

了解更多立式雙端面磨床內容>>

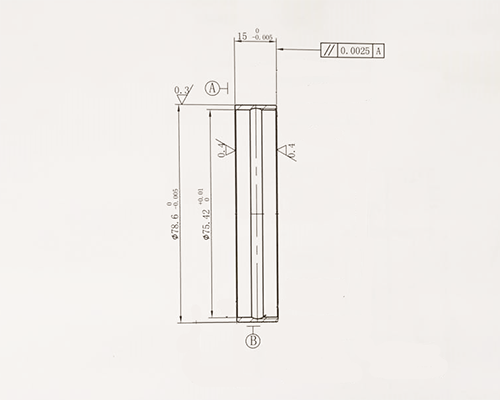

諧波減速器軸承圖紙

外徑：78.6mm

內孔：75.42mm

厚度：17mm

尺寸公差：0.005mm

平行度：0.0025mm

材質：ZGr15

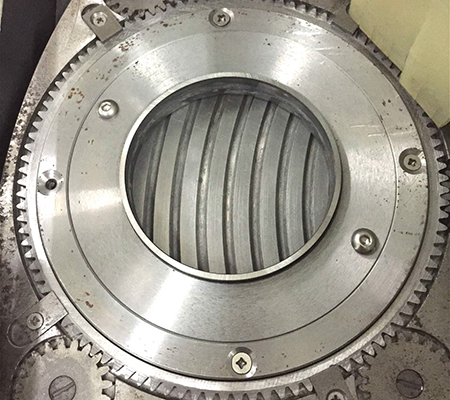

諧波減速器軸承雙端面磨床磨削細節

采用雙工位方式進行磨削；即：一個工位磨削，另一個工位上下料，等第一個工位磨削完后快速擺出，第二個工位快速擺入進行磨削，依次循環磨削，沒有上下料及輔助時間，真正實現24小時不間斷磨削。

了解更多立式雙端面磨床原理>>

諧波減速器軸承雙端面磨床加工檢測情況

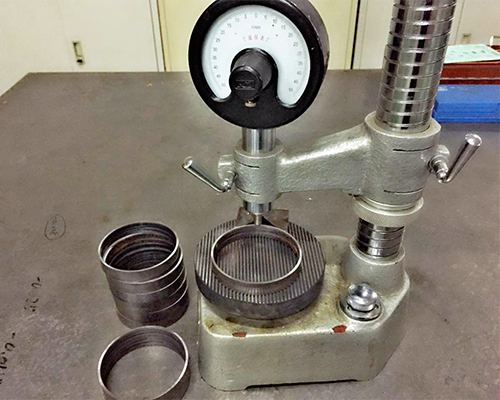

檢測方式：比較儀：精度0.5μm； 便攜式粗糙度儀

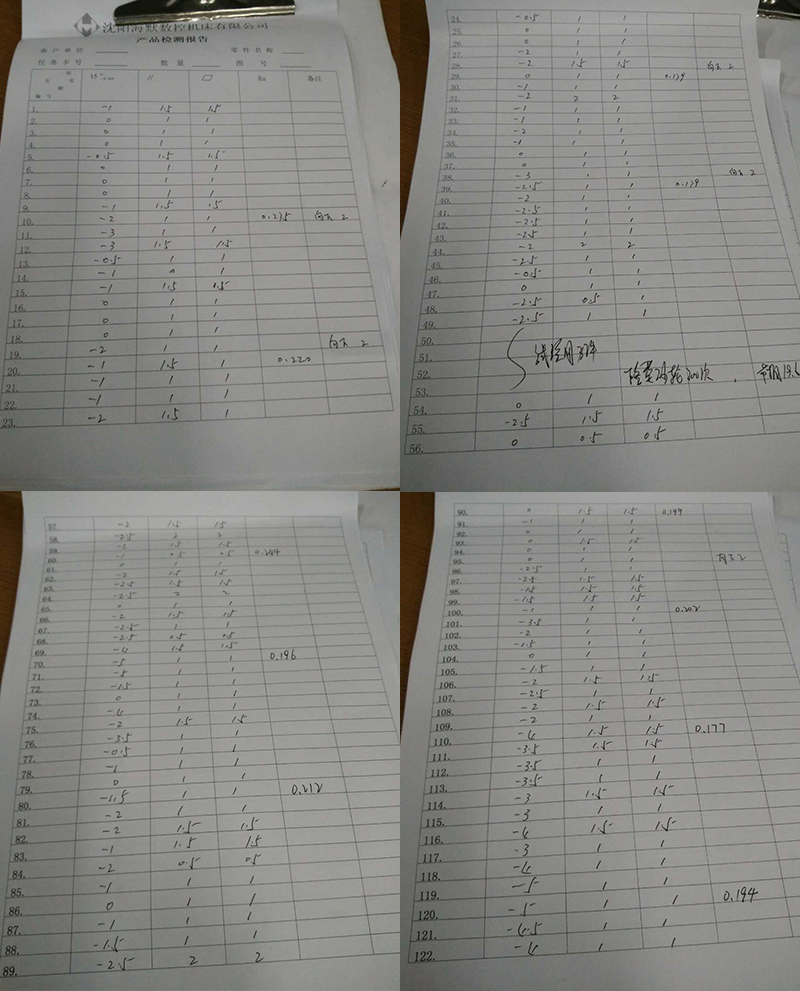

諧波減速器軸承雙端面磨床加工數據

注：圖中單位為μm

諧波減速器軸承雙端面磨削結論：

   件工件的厚度尺寸在0到-5微米之間，平行度及平面度均在0.5--2微米之間，

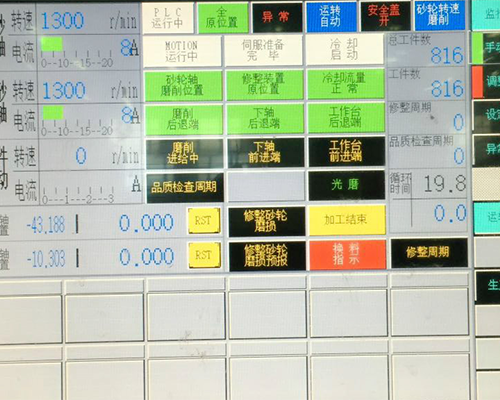

粗糙度：Ra0.17--0.3；滿足圖紙要求；由于磨削余量在0.5mm之間，故磨削節拍在19.6s/件。如降低磨削余量，還可提高加工節拍。
