為了保證海默內圓磨床加工內孔的尺寸精度在0.002mm以內，并且保證CPK1.33以上，內圓磨床在線測量技術非常重要，在工件磨削內孔的過程中，由于內孔陶瓷CBN砂輪會產生磨損，如果僅僅依靠內圓磨床本身來控制工件的加工精度是很難達到0.002mm的，如果內圓磨床應用顯現測量技術，可以保證內圓磨床具有良好的加工精度和穩定性。

內圓磨床在線量儀的應用原理

  在線測量儀采用比較式測量監控方法，在內圓磨床磨削過程中，在線量儀一直檢測著磨削工件的內孔尺寸變化，并且在磨削內圓的過程中實時將內圓尺寸數據傳遞給量儀，量儀根據已設定好的粗磨、精磨、光磨等參數發出信號給內圓磨床的PLC控制系統，內圓磨床隨即進行相應的動作，如改變陶瓷內孔CBN砂輪的轉速和進給速度等，從而形成完整的閉環控制，但是一定要記住，在內圓磨床的在線量儀閉環賄賂工作前必須對磨削工件進行零位校準，而且還要對磨削加工玩的工件抽取樣件進行測量，而出實際值和理論值的差別，并在內圓磨床量儀上給予參數補償。

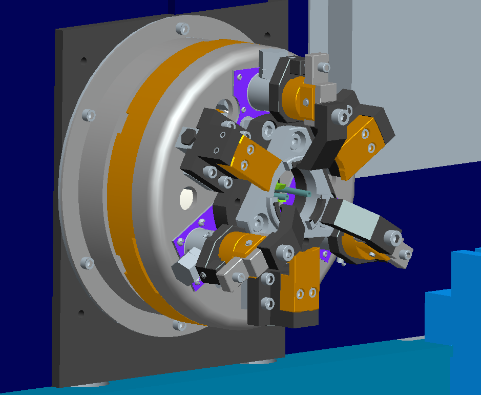

海默卡盤式內圓磨床在線量儀應用：

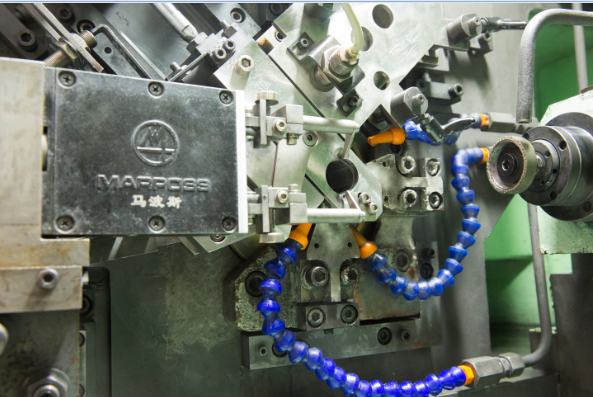

吸盤式內圓磨床前插式在線量儀應用
